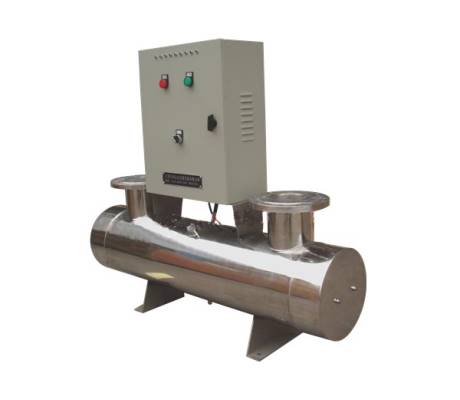

衛生級紫外線殺菌器
　　昊星公司有著多年的紫外線消毒設備生產經驗,竭誠為廣大客戶提供優質的紫外線殺菌產品和完整免費的消毒方案.該紫外線殺菌器、消毒設備廣泛用于食品、制藥、生物工程、水廠、污水處理、食堂、飯店、高校和科研院所實驗室等水處理消毒滅菌衛生設備。
　　紫外消毒器是一種自動清洗消毒滅菌設備,紫外線消毒器的系統包括紫外燈模塊、模塊支架、系統控制中心、系統配電中心、低水位傳感器及水位控制系統等全套設備。
　　系統的整體性能標準：
　　A.整個紫外線系統的設計和紫外線模塊的配置及設計符合我國《城市給排水紫外線消毒設備》標準，保證達本合同規定的出水消毒要求。
　　B. 采用低壓汞齊度紫外燈管中的高端產品——汞齊燈(Amalgam UV Lamp)。紫外光燈管的UVC輸出強度有廠商提供的檢測認證。
　　C.提供紫外燈管制造廠家出具的燈管技術參數表及由我方提供的燈管壽命保證書。
　　D.紫外消毒系統保證：在峰值流量和紫外透光率為65%時，系統在燈管壽命終點所能實現的有效紫外劑量，即消毒器生物驗定劑量不小于16,000μws/cm2 (16mJ/ cm2)。
　　E.紫外消毒系統為模塊式結構，置于開放式渠道內。置于室外的器件已做好防水保護。
　　紫外消毒模塊：
　　每個標準化紫外消毒模塊由一個不銹鋼燈架、紫外燈管、石英套管、配電系統及數據采集系統組成。
　　紫外線消毒模塊的技術優點：
　　◆低水阻的模塊結構比傳統的模塊結構的水阻力小，消毒前后的水位變化小。
　　◆防水等級符合IP68等級標準，適用于要求嚴格的場合。
　　◆電纜部分增設密封圈，有效防止由于電纜線進水造成的燈管短路損壞。優質耐腐蝕不銹鋼材料制造，燈管及信
　　紫外燈
　　紫外線消毒系統的核心之一是紫外線燈管，本公司的紫外線燈管為世界頂級的低壓高強紫外燈管，安裝于模塊上的石英套管內，與水流方向平行或垂直，燈管的有效工作壽命為9000-12000小時，單支燈管的最大功率可達250-320W。采用進口低壓高溫的固態汞合金技術的紫外線殺菌燈，保障壽命9000小時。
　　石英套管
　　石英套管安裝在模塊支架上，石英管UVC透光率大于或等于85%，其一端為閉口端，另一端為開口端，通過對次密封設計，防護等級為IP68，有效地防止水滲入石英套管內而影響紫外燈的正常工作。采用高透光率(UVT)的石英套管：選用優質石英管，確保優良的紫外線穿透率，保證最高強度的紫外線輸出。
　　電子鎮流器模塊
　　電子鎮流是整個系統的核心部件，紫外消毒系統突出優勢是電子鎮流器的穩定性。通過引進全球領先的德國技術制造，具有紫外燈瞬間高壓?jiǎn)?dòng)，高效可變功率輸出，以及PLC微電子控制鎮流器荷蘭技術。電子鎮流器安裝在鎮流器柜或模塊機箱內。優質耐腐蝕不銹鋼材料制造，燈管及信號線纜密封在消毒模塊內，不會暴露在污水和紫外光中。根據客戶處理水量，水質及殺菌要求等不同情況，提供每模塊3支到20支燈的多種設計。
　　鎮流器柜：柜體防護等級為IP55，柜內設有空調冷卻，防止塵埃和外面潮濕空氣進入，保證電子鎮流器穩定工作。
　　電子鎮流器模塊與跨明渠接線箱相連，接線箱配電受中央控制柜輸送給每個紫外消毒模塊的電源。
　　自動控制中心
　　控制系統通過人機界面實現所有參數及控制，如開/關消毒設備，故障查詢，燈管運行時間，紫外燈的工作狀態，參數設定等，以利于操作者監控紫外消毒系統的運行，為消毒工藝提供最有效的殺菌劑量。
　　1、 遠程控制
　　2、 自動控制中心可以通過如下方式與中控室進行數據交換，實現遠程控制：
　　◆有源或無源信號
　　◆工業以太網
　　◆PRSFBUS IP模塊
　　3、 紫外線消毒設備可根據用戶需要選擇合適的PLC品牌及接口。標準配置為西門子產品。
　　4、 報警系統
　　5、 故障發生時，該報警裝置可通過聲音、圖像等方式向用戶指出何種故障及故障位置，故障可查詢幾條以上記錄。
　　紫外強度監測系統
　　每一組模塊有一套紫外線強度監測系統，其包括紫外光探頭、UV強度儀等配件，紫外探頭安裝水下便于監測石英管的結垢情況及紫外燈的強度變化。
　　自動清洗系統
　　紫外消毒的效果經常受到石英套管表面結垢的巨大影響，使紫外強度大幅度下降。
　　紫外消毒設備自帶清洗系統。該清洗技術可以在任意設定的時間內，在不影響設備運行的情況下對套管表面進行在線自動清洗，高效清潔，低摩擦無卡死現象產生，為紫外消毒系統提供穩定高效的殺菌效果。
　　自動清洗系統采用壓縮空氣進行驅動，與紫外線光強監控裝置聯動控制，實現自動清洗，并可方便地進行手動/自動工作狀態切換。
　　水位控制系統
　　1、 水位傳感器
　　水位傳感器是對燈管進行自我保護有效及必要手段。紫外線殺菌燈管因期功率高，必須由污水對期進行自然冷卻。長時間顯露于空氣中點亮?xí)r，燈管會因散熱不足導致燒毀。因此必須保證明渠內水位能浸沒所有燈管。但污水中紫外線透光率低，當水位過高時，則會導致表面水層消毒效果不理想。故明渠內水位不能過高。水位傳感器在線測定明渠內水位數值，確保水渠中的水位保持在設計的數值范圍。當明渠水位長時間超出設定最小/最大水位時能自動向控制系統發出警報，將燈管熄滅。
　　2、 水位控制
　　1、 方式：水位控制溢流堰門。
　　2、 材質：304不銹鋼或土建完成。
　　3、 出水方式：堰門采用頂部出水，以確保明渠中維持一個最低水位及最小水位變化。在此變化范圍內保持燈管全部北淹沒。
　　4、 優點：精度高(流量變化系統為1.3小時，水位波動范圍小于±3cm)，反應快，結構簡單，易安裝，可適用于流量變化大的場合，無復雜的機械傳動裝置，不需要外界動力及干預，整個過程全自動調節。
　　5、 水頭損失：小于500mm。
　　安裝：在水渠末端的排水口
　　紫外線消毒殺菌原理：
　　紫外線消毒原理是一用紫外線光子的高能波段的能量破壞水體中的各種病毒、細菌、病原體的DNA和RNA結構，使其受破壞后喪失生產蛋白質的能力和繁殖能力，從而達到滅菌目的。紫外線的殺過程是一個物理過程，其對微生物的遺傳物質DNA或RNA的直接作用幾乎不具有限制性，先已知的致病微生物都能在0.1-2秒內被紫外線殺滅，可見紫外線是最廣譜的消毒技術之一。而且紫外線不會對水體添加任何物質，不會產生任何副產品，具有高效、環保、安全的特點。經紫外線消毒后，不存在二次污染及副產物，出水可回用于農田、林地等灌溉或回注水地下，實現資源化。紫外線分為UVA、UVB和UVC三波段，具有殺菌功能的是UVC，其中波長為253.7nm的紫外線殺菌能力最強，一般對紫外線管的優劣評價只要取決于該波段輸出的效能。
　　渠道式、下置式紫外線殺菌器的性能

* HAOSTARS產品在不影響基本結構及性能的改進時，恕不另行通知 *
